拡大して見る

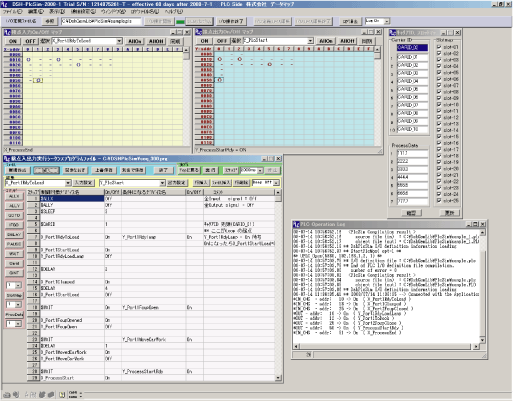

ｼﾐｭﾚｰﾀ画面を示します。
ﾕｰｻﾞﾌﾟﾛｸﾞﾗﾑ・ｲﾝﾀﾌｪｰｽ関数と処理ﾌﾛｰ　（装置コントローラ）

　　 DSHPLC.DLLﾗｲﾌﾞﾗﾗﾘがﾕｰｻﾞに提供するQBF、DSH固有ﾕｰｻﾞｲﾝﾀﾌｪｰｽ関数については次を参照ください。　
               QBFﾊﾞｽｲﾝﾀﾌｪｰｽ、固有関数関数参照

　　 装置ﾌﾟﾛｸﾞﾗﾑ側ﾌﾟﾛｸﾞﾗﾑの概略ﾌﾛｰﾁｬｰﾄはこちらを参照してください。
               概略ﾌﾛｰﾁｬｰﾄ参照
お試しできます。
　　　　　     2008.7.14更新ﾃﾞﾓﾌﾟﾛｸﾞﾗﾑ
装置ｺﾝﾄﾛｰﾗのﾃﾞﾓﾌﾟﾛｸﾞﾗﾑ含む
(VC6, VB6)
ﾀﾞｳﾝﾛｰﾄﾞ
ﾃﾞﾓﾌﾟﾛｸﾞﾗﾑ
仕様書、説明書
DSHPLC.DLLﾗｲﾌﾞﾗﾘが装置ｺﾝﾄﾛｰﾗとPLCｼﾐｭﾚｰﾀの接続用ﾗｲﾌﾞﾗﾘであり、TCP/IPﾌﾟﾛﾄｺﾙで通信が行なわれます。

このﾗｲﾌﾞﾗﾘが、装置ｺﾝﾄﾛｰﾗに対し、PLCシミュレータと通信するためのQBFインタフェース関数群を提供します。
DSH-PLC-Simｼﾐｭﾚｰﾀの主な機能は次表の通りです。
項 目 内 容
内部ﾕｰｻﾞ ﾋﾞｯﾄﾃﾞﾊﾞｲｽ点数 入力ﾃﾞﾊﾞｲｽ Max ： 6144点　　出力ﾃﾞﾊﾞｲｽ Max ： 6144点まで
ﾃﾞﾊﾞｲｽと名前定義機能 ｼﾐｭﾚｰﾀ画面でﾋﾞｯﾄﾃﾞﾊﾞｲｽと名前の定義ができます。（I/O定義ﾌｧｲﾙの作成）
個別ﾃﾞﾊﾞｲｽRead/Write機能 画面で個別、全体のOn/Off制御ができます。
ｷｬﾘｱID,ｽﾛｯﾄﾏｯﾌﾟﾘｰﾀﾞ機能 画面でｷｬﾘｱﾘｰﾀﾞ、ｽﾛｯﾄﾏｯﾌﾟﾘｰﾀﾞの仮想装置から情報読取りができます。
ｼｰｹﾝｽﾌﾟﾛｸﾞﾗﾑ機能 画面でﾃﾞﾊﾞｲｽ制御ｼｰｹﾝｽを組み、自動制御ができます。
TCP/IP接続と通信機能 ｸﾗｲｴﾝﾄとして装置ｺﾝﾄﾛｰﾗと接続します。（装置ｺﾝﾄﾛｰﾗとｼﾐｭﾚｰﾀはTCP/IP接続）
TCP/IP

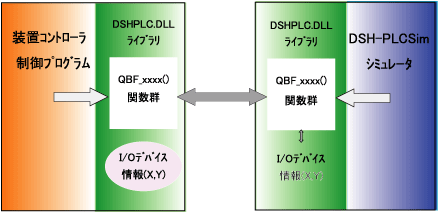

下にｿﾌﾄｳｪｱ構成図を示します。
　


本製品は、 MELSEC QBFインタフェース関数で装置コントローラと接続できるPLCシミュレータです。
